Cambio de cuadro eléctrico en Arganda del Rey: precio, normativa y qué incluye

Si su cuadro eléctrico tiene fusibles, salta al encender dos aparatos a la vez o no tiene sitio para más circuitos, lo cambiamos por uno nuevo, con las protecciones que pide la norma. Mándenos una foto del cuadro con la tapa abierta y le enviamos el presupuesto por correo. El cambio cuesta desde 300 € + IVA, hasta unos 600 €, según circuitos, toma de tierra y protecciones, más 20 € de desplazamiento. En una vivienda se hace en una jornada.

Empresa instaladora autorizada · Categoría EspecialistaReg. Industrial 207955 · REMP 9279
Cambio de cuadro eléctrico
Desde300 € + IVA363 € con IVA
+ 20 € de desplazamiento, una sola vez por visita. Hasta unos 600 €, según circuitos, toma de tierra y protecciones; con fotos, un precio estimado que confirmamos al verlo en su casa.

Cómo saber si su cuadro es antiguo o se ha quedado pequeño

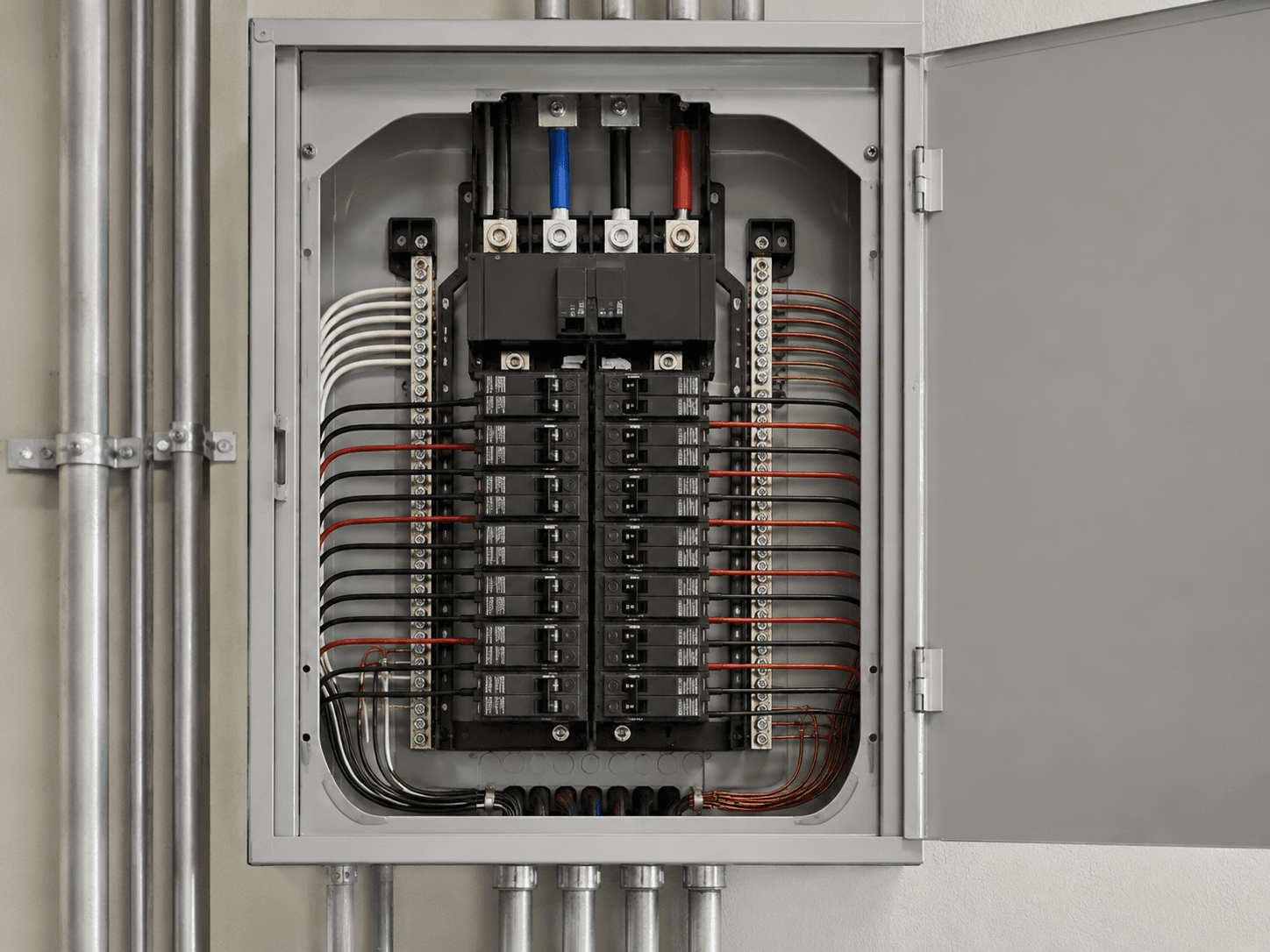

El cuadro eléctrico, o cuadro de luz, es la caja de donde salen todos los circuitos de la casa y donde están sus protecciones. No siempre hay que cambiar el cuadro eléctrico entero. Si el resto está bien, a veces basta con cambiar el diferencial de casa o añadir un protector de sobretensiones.

Un cuadro antiguo se reconoce sin saber de electricidad. Abra la tapa de los interruptores y mire si tiene algo de esto:

  • Fusibles de rosca o de cartucho, los antiguos «plomos», en lugar de interruptores automáticos, que son las palancas pequeñas que cortan un circuito cuando se sobrecarga o hay un cortocircuito.
  • Ningún interruptor diferencial, que es el que corta la luz cuando se escapa corriente, o uno solo para más de cinco circuitos.
  • Toda la casa depende de uno o dos interruptores, sin circuitos separados.
  • Piezas de cerámica, cables ennegrecidos o una caja que se calienta.
  • Salta la luz al juntar dos electrodomésticos.

Precio y plazo

Precio de cambiar el cuadro eléctrico en Arganda y qué debe incluir el presupuesto

Con las fotos del cuadro le damos un precio estimado, que se confirma cuando lo vemos en su casa. Si prefiere tener el precio cerrado desde el principio, vamos antes con la visita para presupuesto, que cuesta 20 € + IVA y se descuenta si nos encarga el cambio.

El presupuesto le llega por correo, con el material y la mano de obra por separado. También dice qué incluye: el esquema unifilar, que es el dibujo de los circuitos del cuadro, las instrucciones de uso, las comprobaciones finales y, si hace falta, el certificado de la instalación.

Qué puede cambiar el precio

  • Cuántos circuitos hay que separar o añadir.
  • Si falta la toma de tierra o hay que mejorarla.
  • Las protecciones que lleve el cuadro nuevo, como el protector de sobretensiones.
  • Si hay que cambiar también la caja del cuadro.

Qué revisamos con la foto del cuadro

Pedimos una foto del cuadro con la tapa de los interruptores abierta, los metros de la vivienda o del local y la potencia contratada, que viene en la factura de la luz. Con eso vemos cuántos circuitos hay y cuáles faltan, si hay diferencial, si hay toma de tierra (la conexión que manda a tierra las fugas de corriente) y si cabe una protección más.

Con la foto se calcula el precio estimado. Lo que una foto no enseña, como el estado de la toma de tierra o si los diferenciales saltan cuando deben, se mide en la casa. Al hacer la foto, no toque nada de dentro del cuadro.

Cuánto tarda y cuánto tiempo se queda sin luz

En una vivienda normal, el cambio lleva una jornada, y la casa solo se queda sin luz mientras se trabaja en el cuadro. Téngalo en cuenta para el congelador, el teletrabajo o cualquier aparato que no deba apagarse. En un local, el corte se organiza según el horario del negocio.

Si el cambio va dentro de una obra mayor, como una reforma eléctrica de la vivienda o la adaptación de un local comercial, el tiempo sin luz se encaja con el resto de la obra.

Normativa del cuadro eléctrico de vivienda (ITC-BT-17, ITC-BT-25: diferenciales, circuitos, sobretensiones)

La normativa del cuadro eléctrico de una vivienda está en el Reglamento Electrotécnico para Baja Tensión (REBT, Real Decreto 842/2002), la norma que dice cómo se hacen las instalaciones eléctricas, sobre todo en sus instrucciones ITC-BT-17 e ITC-BT-25. Un cuadro antiguo no es ilegal solo por serlo, pero el nuevo tiene que cumplir la norma de hoy (artículo 2). Cómo se ordenan las piezas dentro del cuadro está en distribución del cuadro eléctrico de una vivienda. Esto es lo mínimo que pide:

  • Un interruptor general automático (IGA) de corte omnipolar, es decir, que corta todos los cables a la vez, de 25 amperios (A) como mínimo e independiente del interruptor de control de potencia, el ICP (ITC-BT-25, apartado 2.1).
  • Uno o varios interruptores diferenciales (ID) de 30 mA como máximo, que cortan si hay una fuga de corriente, y al menos uno por cada cinco circuitos (ITC-BT-25, apartados 2.1 y 2.3).
  • Un pequeño interruptor automático por circuito, también de corte omnipolar, contra sobrecargas y cortocircuitos. Son cinco circuitos en la electrificación básica, la de una vivienda normal, y más en la elevada, la de viviendas grandes o con calefacción eléctrica o aire acondicionado (ITC-BT-25, apartado 2.3).
  • Protección contra sobretensiones «si fuese necesario» (ITC-BT-25, apartado 2.1, según la ITC-BT-23). Hace falta si la luz llega por una línea aérea y conviene para proteger los aparatos. Es el protector de sobretensiones.
  • Los dispositivos generales del cuadro van junto a la puerta de entrada, nunca en dormitorios ni baños (ITC-BT-17, apartado 1.1).
  • La toma de tierra y los diferenciales protegen juntos contra los contactos indirectos, que son los calambres al tocar un aparato que tiene una fuga (ITC-BT-26). Si su casa no tiene toma de tierra, lea casa sin toma de tierra.

¿Hace falta boletín después?

Cambiar el cuadro es modificar la instalación eléctrica, y el reglamento (artículo 18 del REBT e ITC-BT-04) pide documentarlo. Antes, con una memoria técnica, que es el documento que describe la instalación, o con un proyecto en las instalaciones grandes. Al terminar, con un certificado de instalación firmado por la empresa instaladora y registrado en la Comunidad de Madrid. Ese certificado es el boletín eléctrico. Si el local o el edificio pasa inspección periódica, la inspección OCA, que hace un organismo de control autorizado, pide ese certificado y la memoria antes de la visita (Decreto 17/2019, artículo 7).

El presupuesto dice qué papeles lleva su caso. Si además va a subir la potencia por encima de lo que admite su instalación, puede hacer falta un boletín nuevo, como se explica en aumento de potencia.

Cómo cambiamos el cuadro, paso a paso

El cambio sigue siempre estos pasos:

  • Nos manda la foto del cuadro y nos cuenta para qué quiere cambiarlo.
  • Le enviamos por correo el presupuesto con el precio estimado. Si prefiere el precio cerrado, vamos antes con la visita para presupuesto.
  • Montamos el cuadro nuevo con los circuitos separados, medimos y le entregamos el esquema unifilar y las instrucciones de uso.
  • Al terminar, la factura le llega por correo.

Zonas

Cambiamos cuadros eléctricos en Arganda del Rey, Rivas-Vaciamadrid, Mejorada del Campo, Velilla de San Antonio, Villalbilla, Loeches, Campo Real y el resto del sureste de Madrid, en viviendas, locales y comunidades.

¿Hablamos?

Contacte con nosotros

Preguntas frecuentes

Dudas habituales

¿Qué es un cuadro eléctrico y de qué se compone?

Es la caja por donde entra la electricidad a su casa y de donde salen todos los circuitos. Lleva el ICP, que es el interruptor que controla la potencia contratada y va precintado; el interruptor general automático; los diferenciales; un interruptor automático por circuito y, si hace falta, el protector de sobretensiones.

¿A qué altura se pone un cuadro eléctrico?

En una vivienda, entre 1,4 y 2 metros medidos desde el suelo, junto a la puerta de entrada. En un local comercial, la altura mínima es de 1 metro (ITC-BT-17, apartado 1.1).

¿Es necesario que haya interruptor general en cada cuadro eléctrico?

En la vivienda hace falta un interruptor general automático a la entrada (ITC-BT-17 e ITC-BT-25). Los interruptores de cada circuito sí pueden ir en cuadros separados, como el del garaje (ITC-BT-17). Lo que pide el reglamento es que todos los circuitos queden protegidos.

¿Cómo calculo el interruptor general que necesito?

El interruptor general marca la capacidad máxima de la instalación y no puede ser de menos de 25 A. En una vivienda nueva, el reglamento prevé al menos 5.750 W a 230 V (25 A) en la electrificación básica y 9.200 W (unos 40 A) en la elevada (ITC-BT-10, apartado 2.2).

¿Es obligatorio colocar un esquema unifilar en un cuadro eléctrico?

El REBT no pide pegarlo en el cuadro, pero obliga a la empresa instaladora a entregar, con el certificado de instalación, unas instrucciones con el esquema unifilar, que es el dibujo de los circuitos, y un croquis (artículo 19). En el cuadro sí tiene que ir una placa con el nombre del instalador, la fecha y la intensidad del interruptor general (ITC-BT-26, apartado 5).

¿Cuánto cuesta cambiar el cuadro eléctrico?

Cuesta desde 300 € + IVA, hasta unos 600 €, según circuitos, toma de tierra y protecciones, más 20 € de desplazamiento. Con una foto del cuadro, el precio es estimado y se confirma al verlo. Con la visita para presupuesto, el precio es cerrado.
